02R智能無線型


產品名稱
SERIES TCrystal B3S TCR   SERIES TCrystal B3S TCN
DAZK-02N-02C-02T-02B-02D-02R   DongAo-02N-02C-02T-02B-02D-02R電動閥門執行器/電動pvc球閥/電動絲口球閥

產品概述
可裝配閥門: 直通球閥、三通球閥、蝶閥
額定電壓: AC/DC95V-265V,AC/DC24V
通訊方式: RF433/868/915MHZ、FSK、LORA、RF Ocean(單控型)
通訊協議: (兼容modbus)
通訊距離:最遠3Km
特色功能:高速快開 / 斷電復位
可實現: 兩位置模式 、三位置模式
高性能無刷電機,內置過載保護
壽命長達2萬次
全塑料外殼:ABS /PC+PET
壓鑄鋁外殼,表面鈍化噴塑

產品特點
采用1.3寸OLED大屏液晶,實時顯示閥門開度及其外部控制命令,約5分鐘后自動進入休眠狀態,并在休眠期間提示位置狀態及其控制命令。
獨創免開蓋調閥模式:智能總線型與智能開關型調閥一樣。
故障菜單實時提示(包含執行器被卡住或者其他原因?qū)е碌膱?zhí)行器開關不到位引起的故障)。
通過菜單可動態更改參數,包括總線ID地址,波特率,通信頻率,頻段,衰減增益等參數。
通過菜單可實現遠程控制和現場控制自動切換,并通過按鍵實現閥門的開啟與關閉。
可按照要求配套提供中繼器(USB接口),方便用戶在上位機用串口進行操作,降低用戶系統的使用難度。
通過菜單可實時調整閥門的開關速度。
統可通過按鍵操作恢復出廠設置。

技術參數
標準產品
型號 額定扭矩 電壓 時間 通訊方式 回轉角度 防護等級 手動功能 位置指示 殼體材料 輸出軸
02R 20Nm AC/DC24V 10s FSK/LORA(Modbus) 90°/180° IP67 / F型 六角扳手
手動按鈕
機械指示
OLED顯示
ABS/壓鑄鋁 內八方
外四方
AC/DC95-265V RF 433/868M/915M   RF Ocean 單控 ≤330°
高速快開型
型號 額定扭矩 電壓 時間 通訊方式 回轉角度 防護等級 手動功能 位置指示 殼體材料 輸出軸
02RH 15Nm DC24V 1s FSK/LORA(Modbus) 90°/180° IP67 / F型 六角扳手
手動按鈕
機械指示
OLED顯示
ABS/壓鑄鋁 內八方
外四方
RF 433/868M/915M   RF Ocean 單控 ≤330°
斷電復位型
型號 額定扭矩 電壓 時間 通訊方式 回轉角度 防護等級 手動功能 位置指示 殼體材料 輸出軸
02R-KT 15Nm AC/DC24V 15s FSK/LORA(Modbus) 90°/180° IP67 / F型 六角扳手
手動按鈕
機械指示
OLED顯示
ABS/壓鑄鋁 內八方
外四方
AC/DC95-265V RF 433/868M/915M   RF Ocean 單控 ≤330°

控制方式說明

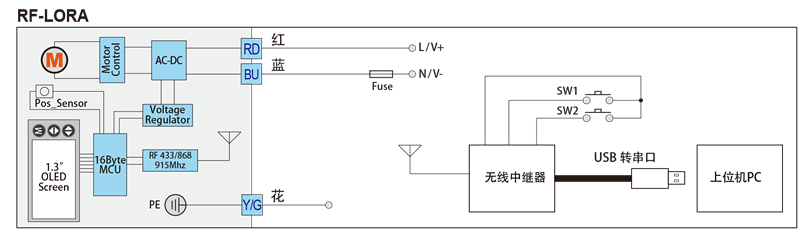

RF_LORA控制方式

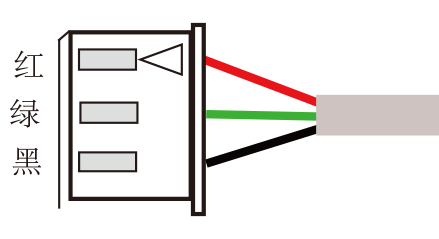

接線端子示意圖

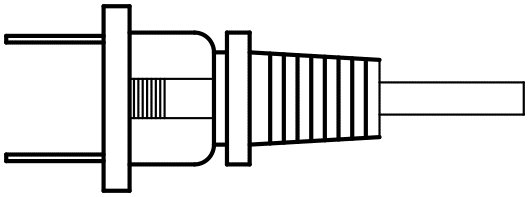

02系列美標插頭線示意圖

注:AC110/230V產品可使用美標插頭線

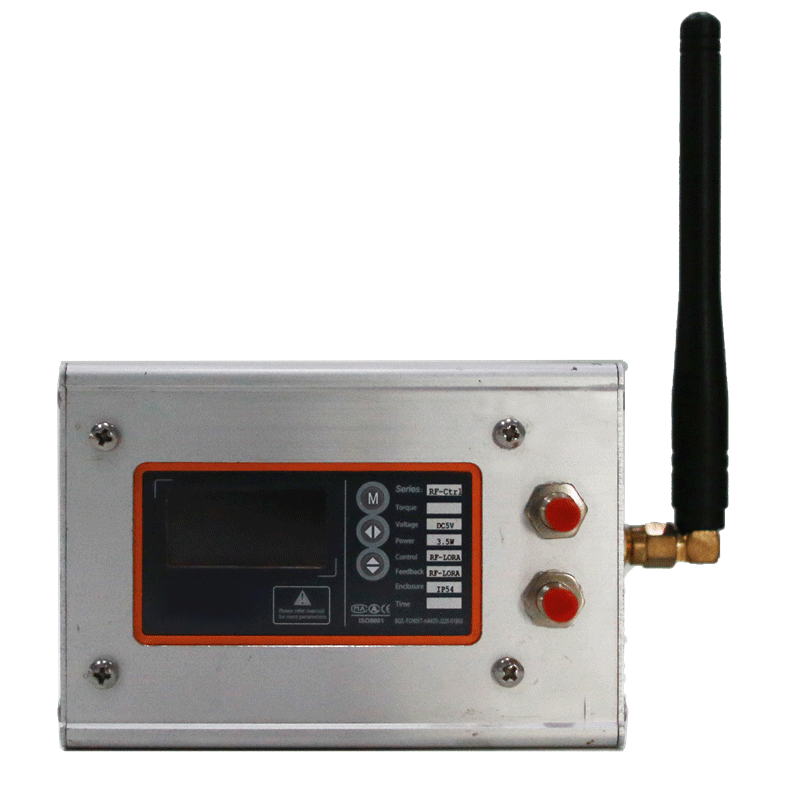

控制說明:
當SW1 按下,控制器將發射開閥命令代碼,控制器的顯示器上將顯示發射的命令并顯示接受到的信息。
當SW2 按下,控制器將發射關閥命令代碼,控制器的顯示器上將顯示發射的命令并顯示接受到的信息。
注1:需要在控制器上通過OLED菜單設置被控制執行器的ID號,這個比較適合控制單獨的一個執行器。

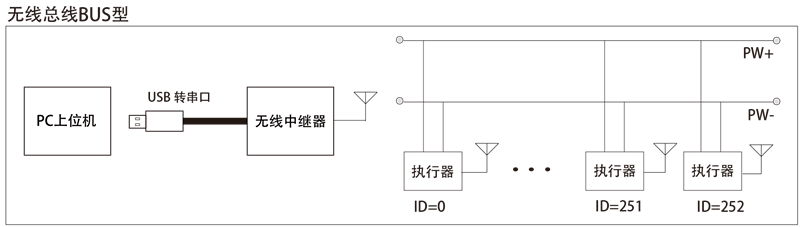

注2:如果需要控制多個執行器,可以通過PC的串口來控制,控制器內部自帶USB轉串口的中斷,把控制器連接到PC機上后,安裝完成驅動程序,你可以通過PC機上的這個串口中斷來發送命令代碼,命令帶兼容MODBUS,具體控制請參考“Modbus”通訊協議。

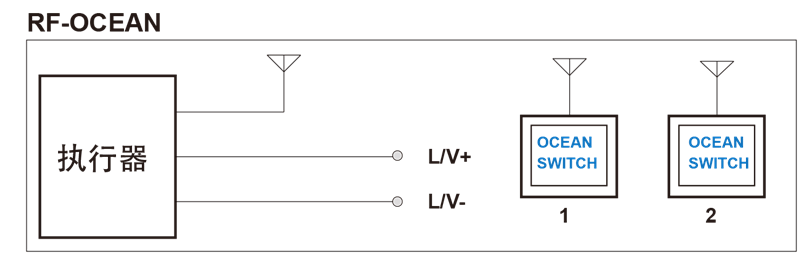

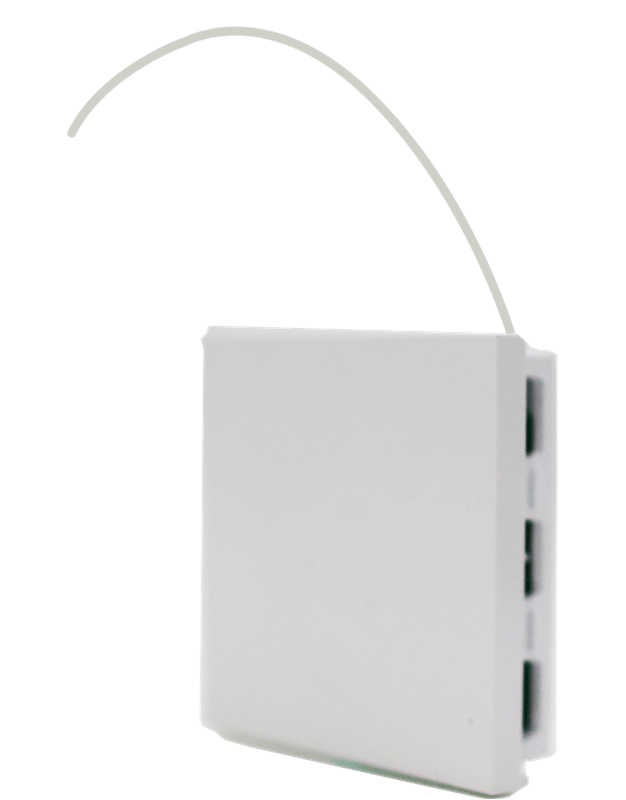

注: 可多個OCEAN開關控制一個閥門,或者一個OCEAN開關控制多個閥門

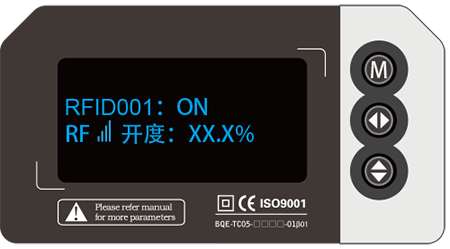

交互界面預覽
M鍵:主要是菜單的切換功能
K2鍵:主要是切換閃爍項或者調整數值
K3鍵:主要是調整數值
1.3”OLED顯示屏:黑底藍字,128X64
