02N普通開關型
產品概述
可裝配閥門： 直通球閥、三通球閥、蝶閥
額定電壓：DC12V/24V，AC24V/110V/230V
控制反饋方式： B2S、B3S、BD3S
特色功能：高速快開 / 斷電復位
高性能無刷電機，內置過熱/過載保護
產品壽命高達2萬次
AC系列不可將兩臺或多臺執行器并聯使用
全塑料外殼：ABS /PC+PET
壓鑄鋁外殼，表面鈍化噴塑
技術參數
|
標準產品 |
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
時間 |
用戶調速 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
02N |
15Nm |
DC12V/24V |
B2/B3/ BD3 |
S型
P型
R型 |
15s |
無 |
90°/180° |
IP67 / F型 |
六角扳手 |
機械指示 |
ABS/壓鑄鋁 |
內八方
外四方 |
|
20Nm |
AC24V |
10s |
|
AC110V |
15s |
≤330° |
|
AC230V |
|
高速快開型 |
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
時間 |
用戶調速 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
02NH |
15Nm |
DC24V |
B2/B3
/BD3 |
S型 |
1s |
無 |
90°/180° |
IP67 / F型 |
六角扳手 |
機械指示 |
ABS/壓鑄鋁 |
內八方
外四方 |
|
≤330° |
|
斷電復位型 |
|
型號 |
額定扭矩 |
電壓 |
控制方式 |
反饋方式 |
時間 |
用戶調速 |
回轉角度 |
防護等級 |
手動功能 |
位置指示 |
殼體材料 |
輸出軸 |
|
02N-KT |
15Nm |
AC/DC24V |
KT32 |
S型 |
15s |
無 |
90°/180° |
IP67 / F型 |
六角扳手 |
機械指示 |
ABS/壓鑄鋁 |
內八方
外四方 |
AC/DC
95-265V |
≤330° |
控制方式說明

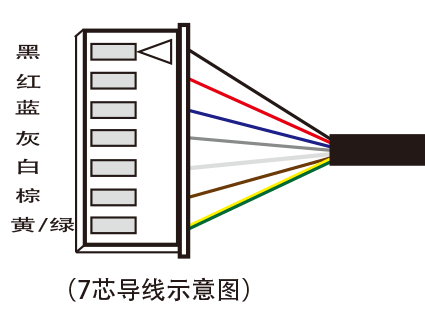

接線圖

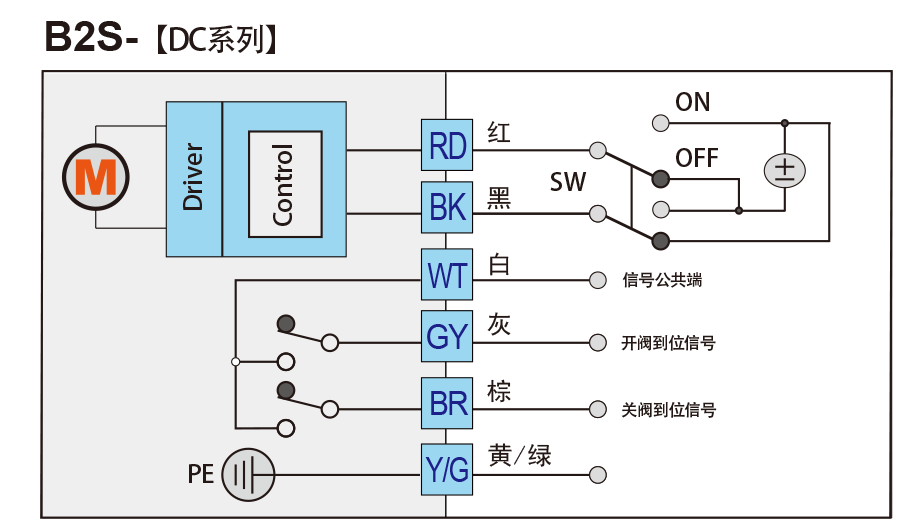

控制說明
SW常開（紅﹢黑 -）， 電動執行器將順時針旋轉， 到位后WT與BR接通，給出關閥到位信號。
SW常閉（紅 - 黑﹢） ， 電動執行器將逆時針旋轉， 到位后WT與GY接通，給出開閥到位信號。
注1：執行器運行中WT與BR/GY都處于斷開狀態。
注2：反饋信號略早于執行器實際到位時刻，故檢測到反饋信號后不能立即切斷執行器的供電。

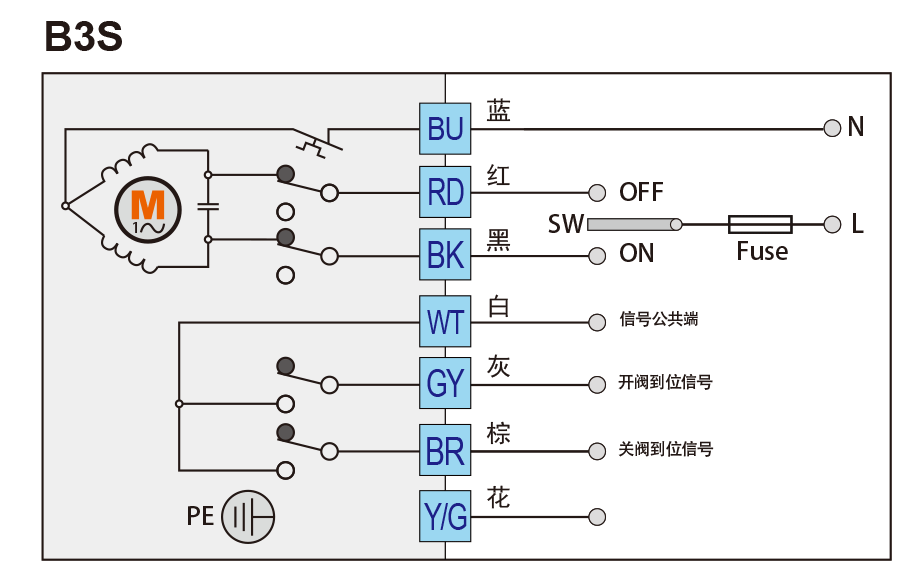

控制說明-B3S
SW切換至 RD ，電動執行器將順時針旋轉，到位后WT與BR接通，給出關閥到位信號。
SW切換至BK，電動執行器將逆時針旋轉，到位后WT與GY接通，給出開閥到位信號。
注1：執行器運行中WT與 GY BR都處于斷開狀態。
注2：反饋信號略早于執行器實際到位時刻，故檢測到反饋信號后不能立即切斷執行器的供電。

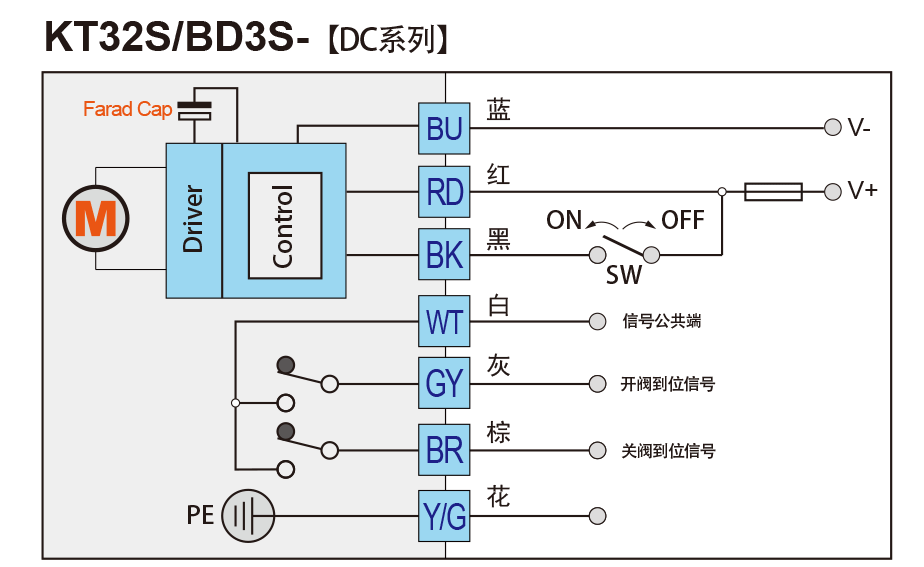

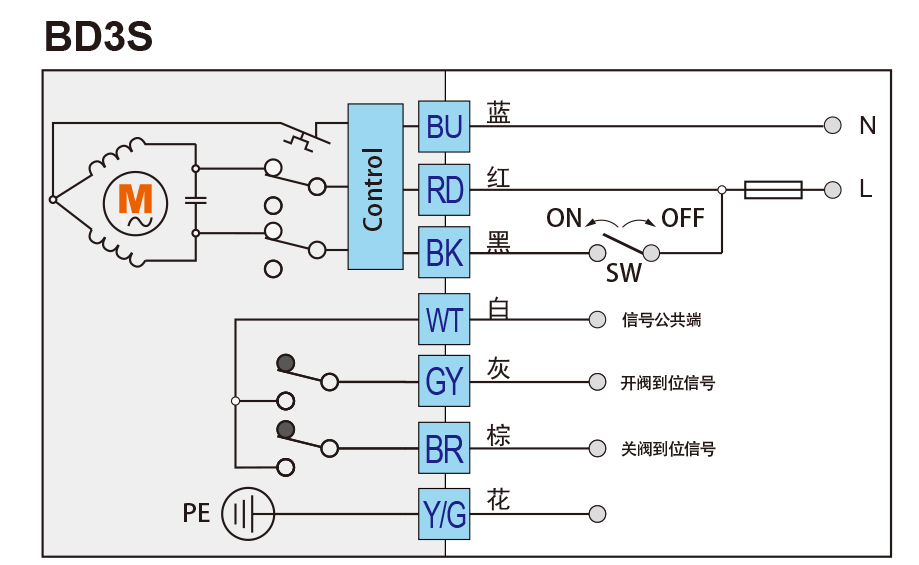

控制說明-BD3S
SW斷開，電動執行器將順時針旋轉，到位后WT與BR接通，給出關閥到位信號。
SW閉合，電動執行器將逆時針旋轉，到位后WT與GY 接通，給出開閥到位信號。
注1：執行器運行中WT與 GY BR都處于斷開狀態。
注2：反饋信號略早于執行器實際到位時刻，故檢測到反饋信號后不能立即切斷執行器的供電。
控制說明-KT32S
SW斷開 ，電動執行器將順時針旋轉，到位后WT與BR接通，給出關閥到位信號。
SW閉合 ，電動執行器將逆時針旋轉，到位后WT與GY接通，給出開閥到位信號。
注1：執行器運行中WT與 GY BR都處于斷開狀態。
注2：反饋信號略早于執行器實際到位時刻，故檢測到反饋信號后不能立即切斷執行器的供電。
注3：KT32S控制方式供電一旦斷電，執行器將執行關閥動作。
控制說明-B3P
SW切換至 RD ，電動執行器將順時針旋轉，到位后RD與BR接通，給出關閥到位信號。
SW切換至BK，電動執行器將逆時針旋轉，到位后BK 與GY 接通，給出開閥到位信號。
注1：執行器運行中RD與 BR 、 BK與 GY都處于斷開狀態。
注2：反饋信號與執行器實際到位時刻同步。

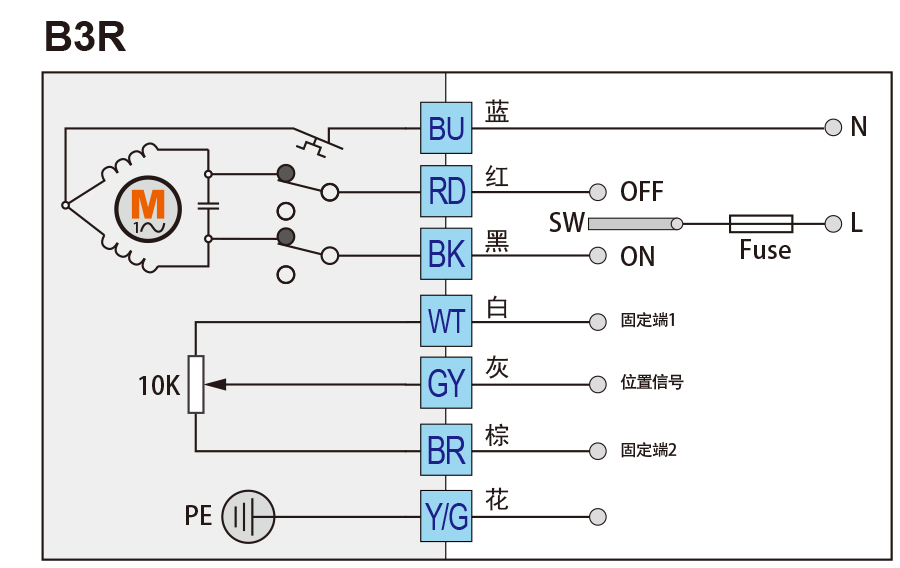

控制說明-B3R
SW切換至 RD ，電動執行器將順時針旋轉，WT BR之間的電阻值將變小，之間的電阻值將變小，關閥到位后電動執行器停止運轉。
SW切換至BK ，電動執行器將逆時針旋轉，WT GY 之間的電阻值將變小，之間的電阻值將變大，開閥到位后電動執行器停轉。
